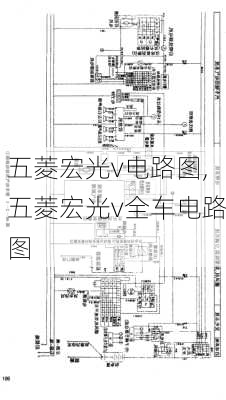

怎么看汽车雾灯电路图？
1、打开小灯开关。从电路图上也能看出，前雾灯的电磁继电器是由小继供电，当小灯打开后，前雾灯开关“1P18”号针角11就有电源到达。
2、打开前雾灯开关。手动打开前雾灯开关后，就把开关中法11号与人10号针角联接在一起，电流经过G7搭铁，形成回路，前雾灯继电器J吸合。
3、继电器供电电流走向。当继电器J吸合后，电源从EF24保险下来，经过继电器5、3针角、向左前雾灯、右前雾灯供电，若搭铁正常，雾灯能正常点亮，同时向仪表”1P03“1号针角供电，仪表内前雾灯指示灯点亮。
4、打开后雾灯开关。汽车不但有前雾灯，也有后雾灯，打开前雾灯后，电流向后雾灯开关卡“1P41“4号供电，这时打开后雾灯开关，电流经过后雾灯继电器后搭铁，后雾灯继电器吸合。
5、后雾灯继电器供电电路。继电器吸合后，电流从事1F1保险下来，分别向左后雾灯、右后雾供电，后雾灯点亮，同时仪表内后雾灯指示灯点亮。
怎么依据电路图维修荣光风扇？
1、打开鼓风机开关。想要空调能正常制冷，就要打开鼓风机开关，只有鼓风机打开后，才能把冷风吹出来，夏天温度高，鼓风机长时间工作后，如果散热不好，就会出现内部断路故障，技师可以用测量工具来判断是开关还是风机故障。
2、打开AC开关。当打开鼓风机后，无论是哪个档位，都会有电流到达AC开关，按下开关后，电流会到达ECM,这个是给电脑信号，还有一路电流到达AC压力开关，当检测到管路内压力正常后，空调才会启动。
3、压力开关灯光信号。灯光信号主要用来照明使用，当打开小灯后，AC开关能点亮，便于车主寻找按钮，在实际维修中可以当作一个参考点来帮助技师判断故障点。
4、空调蒸发器温度传感器。空调蒸发器温度传感器是一个负温度系数的传感器，主要用来监测蒸发器的温度，当蒸发器达到0度后，就会让压缩机停止工作，高于0度后，重新启动压缩机，技师可以用新件来替换旧件，看空调是否能正常工作。
5、压缩机工作电路。压缩机也是由继电器来控制，当***条件满足后，继电器吸合，压缩机就会正常工作。
